控制台和控制箱

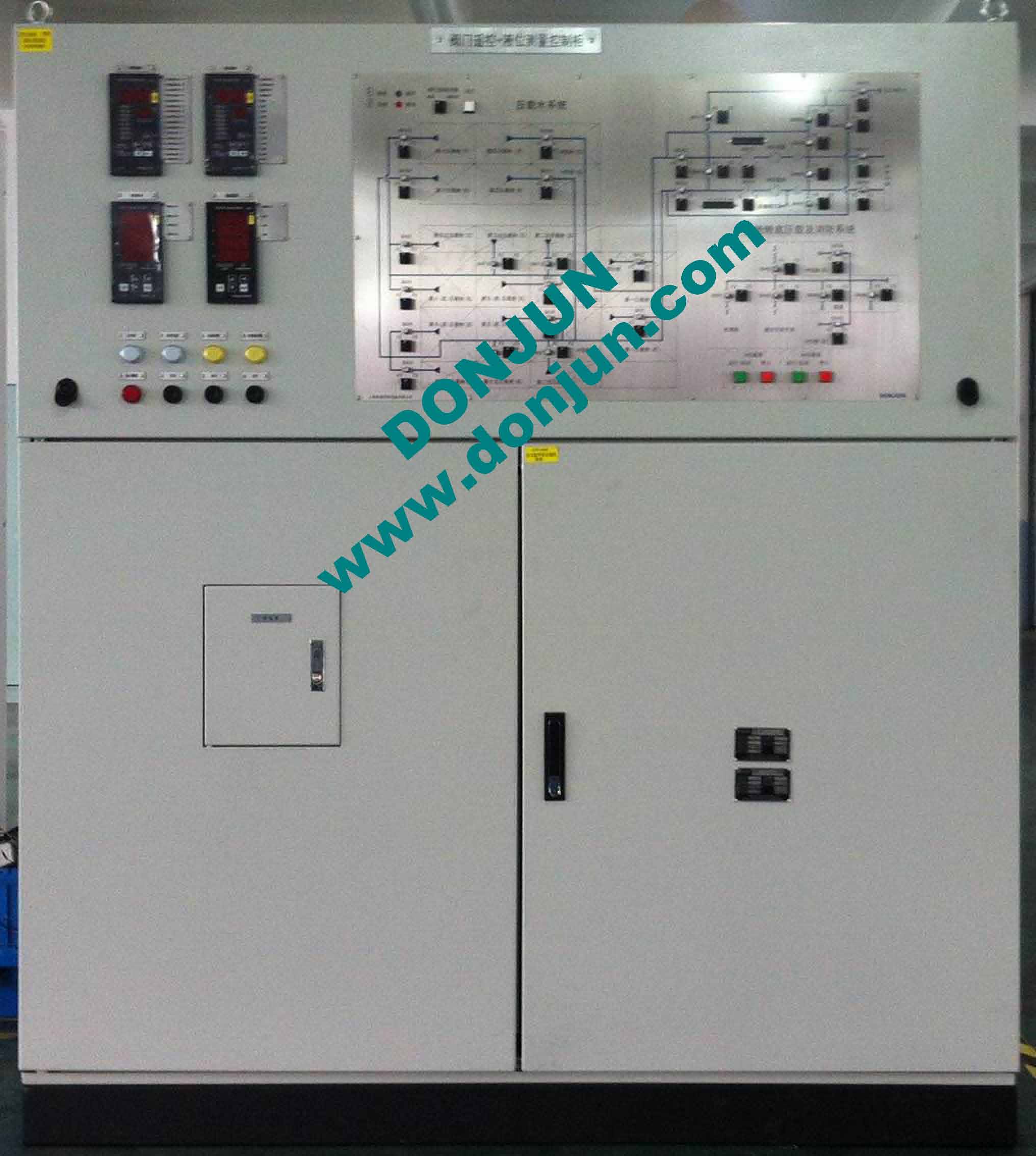

控制台用于集中控制系统中的所有阀门。控制台的正面是电脑
或按照实船压载舱或运输管道制作的模拟板,模拟板上装有显示遥控阀启闭的指示灯、指示阀门实际位置的仪表、动力泵站的启停按钮等。控制台下部装有转换锁紧组合阀,用来操纵阀门启闭。通过控制台上的阀门实际位置指示器(需要显示阀门启闭角度过程时配有该指示器),能一目了然看出阀门的位置,并在模拟板上声光显示启、闭两个极端位置。
型号 |
DJC-VK |
额定电压 |
AC220V,50Hz |
最大控制回路数 |
200路 |
消耗功率 |
≤1KVA |
防护等级 |
IP22 |
阀控台尺寸 |
约2000×900×1500mm |
